Электрические выключатели обычно недооцениваются среди электронных компонентов, но они являются неотъемлемой частью любой электронной системы. В силу их важности, этот блог полностью посвятит внимание моментальным кнопочным выключателям, рассмотрев их основы, особенности, механизмы работы, типы и многое другое. Так что продолжайте учиться!

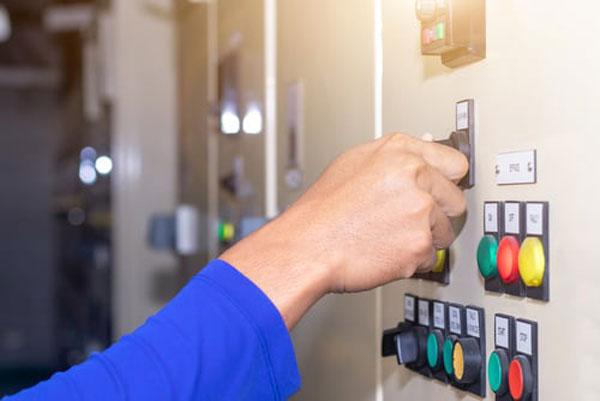

Рисунок 1 Моментальный кнопочный выключатель

1) Что такое моментальный кнопочный выключатель?

“Моментальный кнопочный выключатель активен только тогда, когда он нажат. После отпускания, он возвращается в исходное положение и разрывает цепь.”

В основном, кнопочные выключатели используются в таких приложениях, как дверные звонки, клавиатуры и кнопки сброса оборудования. То есть там, где необходимо временное замыкание контактов.

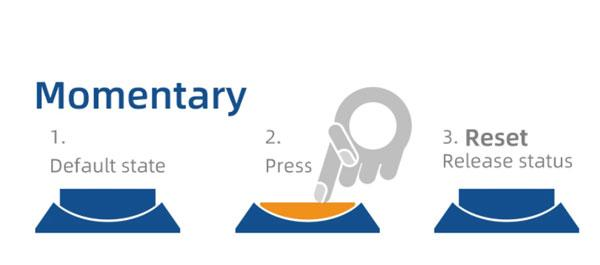

Рисунок 2 Моментальная кнопка

Такие выключатели обычно выпускаются в следующих формах:

1. i) Нормально разомкнутый моментальный кнопочный выключатель: В нормально разомкнутом выключателе цепь остаётся разомкнутой, когда кнопка не нажата. При нажатии цепь замыкается, позволяя току течь.
2. ii) Нормально замкнутый моментальный кнопочный выключатель: При нормально замкнутом кнопочном выключателе цепь остаётся замкнутой, когда кнопка не нажата (ток течет непрерывно). При нажатии ток прекращает течь.

Эти переключатели считаются простыми и надёжными, поэтому они гибки в применении. Их размеры и формы могут варьироваться, поскольку они используются в различных ситуациях. Они могут быть от обычных детских игрушек до сложных электрических инструментов. Существует много областей, где моментальные переключатели полезны для выполнения определённых задач. Например, человеку нужно воспользоваться электронным оборудованием без необходимости включать или выключать его, а просто нажать кнопку один раз для действия.

2) Основные характеристики моментального переключателя

Существует множество ключевых характеристик моментальных переключателей, которые делают их очень подходящими для использования в средах, требующих моментального или ограниченного действия.

• Мгновенное срабатывание: Переключатель функционирует только при нажатии, что минимизирует работу. В противном случае он не функционален и не замыкает цепь до тех пор, пока не будет нажат. Это делает его подходящим для предметов, требующих коротких импульсов управления, таких как дверные звонки, кнопки питания компьютера и т.д.
• Разнообразие применений: Широкое распространение моментальных переключателей также наблюдается во многих устройствах. Например, выключатели на панели управления и промышленные механизмы, где пользователь не фиксирует переключатель, а вводит временный сигнал.
• Прочные материалы: В связи с частым и повторяющимся использованием этих переключателей, они изготавливаются из прочных материалов. Это обеспечивает их долгосрочную эксплуатацию даже в экстремальных условиях.
• Особенности дизайна: Различные по дизайну, размеру, форме и способу монтажа, моментальные переключатели могут использоваться по-разному. Они могут быть адаптированы под различные конструкции, что позволяет применять их в широком спектре областей.

3) Как работает моментальный кнопочный выключатель?

При нажатии кнопки, моментальный кнопочный выключатель замыкает или разрывает соединение в электрической цепи на короткое время. Чтобы лучше понять этот процесс, давайте рассмотрим детали сборки и рабочего механизма:

• Компоненты:

1. i) Привод/Кнопка: Это часть переключателя, которая выполняет логическую функцию и касается пальцем. В зависимости от типа кнопки, она может содержать пластик, металл или резину.
2. ii) Пружинный механизм: На нижней стороне кнопки есть маленькая пружина, которая обеспечивает отталкивание кнопки при нажатии. Она также возвращает кнопку в исходное положение при отпускании.

iii) Контакты: Это металлические элементы, расположенные внутри выключателя, которые обеспечивают замыкание электрической цепи. В зависимости от конфигурации переключателя, имеются два или более контактов, нормально разомкнутых (NO) или нормально замкнутых (NC).

1. iv) Корпус: Это внешняя часть, содержащая все элементы, включая провода, и защищающая их от пыли и других воздействий.

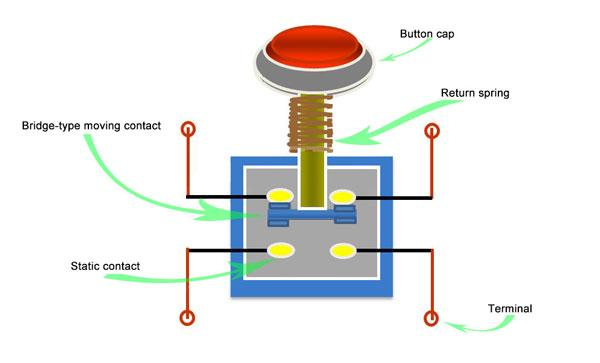

Рисунок №3 Компоненты моментального кнопочного выключателя

• Рабочий механизм:
• Состояние по умолчанию: В зависимости от типа выключателя, в расслабленном положении он может быть разомкнутым, что означает отсутствие проводимости (ток не течет). Контакты разомкнуты в NO-переключателе, поэтому цепь всегда разомкнута и ток не течет.
• Нажатие кнопки: Нажатие кнопки вызывает движение привода вниз. Это сжимает пружину, заставляя внутренние контакты привода соприкоснуться друг с другом. Таким образом, замыкается цепь, и ток включается.
• Электрическое соединение: Когда цепь замыкается, контакты эффективно создают цепь для протекания электрического тока от одного терминала к другому в затронутой области. Таким образом, цепь замыкается, и происходит функциональное действие, например, звонок или включение света.
• Отпускание кнопки: Когда вы убираете палец с кнопки, пружина возвращает привод в установленное положение. Теперь контакты размыкаются, эффективно разрывая цепь и останавливая ток. Затем устройство переходит в выключенное состояние.

4) Типы моментальных кнопочных выключателей

Существует множество типов моментальных кнопочных выключателей; давайте обсудим некоторые из самых распространенных:

i) Тактильный моментальный кнопочный выключатель

Тактильный моментальный включатель-выключатель включает в себя функцию заметного нажатия. Пользователь должен ощутить легкий мягкий щелчок на кнопке. Такая обратная связь позволяет пользователю узнать, что переключатель находится в положении ВКЛ.

Рисунок №4 Тактильные выключатели

Их корпус в основном выполнен из нержавеющей стали и имеет водонепроницаемость с уровнем защиты IP67. Они имеют рабочий ход 0.5 мм, что позволяет легко проходить небольшому току. В основном состоят из следующих компонентов:

• Привод: Это кнопка или крышка, которую нужно нажать; она обычно имеет небольшой диаметр и размеры. Она изготовлена из мягкого, но прочного пластика или резины.
• Купольный контакт: Помимо привода, есть маленький металлический купол, который нельзя забыть. Этот металлический купол замыкает цепь при нажатии и щелчке приводом.
• Печатная плата (PCB): Она описывает специфические части кнопочного переключателя. Внутренняя часть переключателя содержит цепь. Купольный контакт совершает вертикальное движение и касается PCB, замыкая цепь и позволяя току проходить через неё.
• Возвратный механизм: Нажатие кнопки разрывает цепь и, соответственно, отключает функцию.

Тактильные выключатели широко используются в кнопках питания компьютеров, пультах дистанционного управления и других электронных устройствах благодаря их компактному размеру и отзывчивости на прикосновение.

ii) Светящийся или светодиодный моментальный кнопочный выключатель

Светящиеся моментальные кнопочные выключатели, как следует из названия, оснащены встроенным светом. Он активируется при нажатии кнопки и используется в качестве эстетической функции, полезной в темноте или для визуального оповещения пользователя.

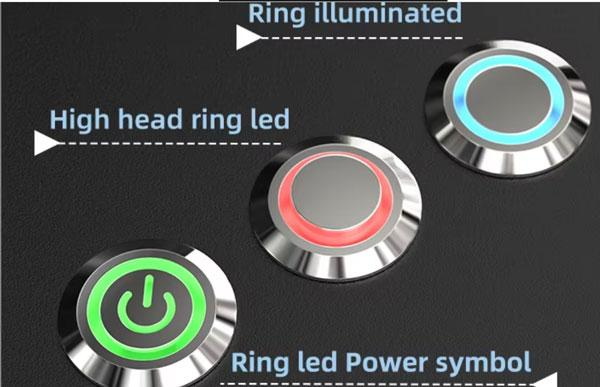

Рисунок №5 Светящиеся выключатели

Они обычно изготовлены из нержавеющей стали с водонепроницаемостью уровня IP67. Эти кнопки обычно имеют три разных дизайна головок: подсвеченная кольцевая головка, высокая головка кольцевого светодиода и кольцевой светодиодный символ питания. Они в основном состоят из следующих компонентов:

• Привод: Это операбельный переключатель, как и другие, но в основном прозрачный или полупрозрачный, чтобы облегчить прохождение внутреннего светодиодного света.
• Штырьковые терминалы: 1NO 1NC+ LED / 2NO 2NC+ LED могут быть опциональными
• LED свет: Он расположен внутри цепи, где может загораться при нажатии на кнопку или светиться постоянно.
• Контакты: При нажатии кнопки привод активируется, замыкает внутренние контакты, тем самым замыкая цепь. Это действие связывает светодиод с блоком питания, что вызывает включение света.

Эти выключатели могут использоваться в панелях управления и приборных панелях транспортных средств, а также в любых приборах, где необходимо увидеть индикацию.

iii) Водонепроницаемый моментальный кнопочный выключатель

Этот тип моментального кнопочного выключателя водонепроницаем и устойчив к воде и влаге. Поэтому они могут использоваться даже в открытых или экстремальных условиях (уровень водонепроницаемой защиты IP65). Они могут иметь многоцветные светодиодные лампочки в желтом, зеленом, синем, оранжевом и красном цветах.

Рисунок №7 Водонепроницаемые выключатели

• Герметичный привод: Эта нажимная клавиша изолирована резиновым или силиконовым материалом и не позволяет влаге проникать внутрь переключателя.
• Уплотнительное кольцо: Вокруг привода имеется дополнительное резиновое кольцо, которое предотвращает попадание воды во внутренние компоненты.
• Терминалы: Они доступны в двух типах: штырьковые и винтовые терминалы.
• Инкапсулированные контакты: Внутренние электрические контакты и даже контакты, встроенные в технологические цепи, обычно заключены в заливочные компаунды.

Эти выключатели находят применение в морском оборудовании, внешних средствах управления и промышленном оборудовании, подверженном воздействию влаги.

iv) Сенсорный моментальный кнопочный выключатель

Сенсорные моментальные кнопочные выключатели просты в использовании, приятны и легки в действии. Эти переключатели из нержавеющей стали не требуют больших усилий для управления. Они имеют водонепроницаемость уровня IP65.

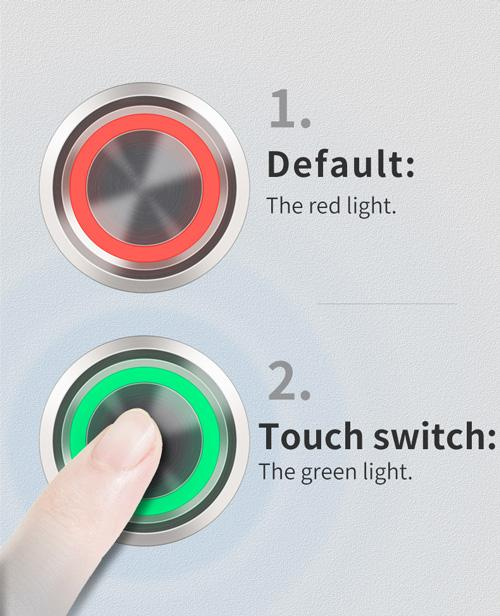

Рисунок №8 Сенсорный выключатель

• Конфигурация контактов: 1NO
• Тип головки: Вогнутая поверхность
• Значение выключателя: 2A/9-24VDC
• Длина провода: 180 мм
• Размер монтажного отверстия: 16MM/19MM/22MM
• Моментальный или фиксирующийся
• Огнестойкий и термостойкий

Эти переключатели в основном используются в потребительских устройствах, медицинском оборудовании и других приложениях, где для удобства требуется длительное или частое использование.

6) Выбор лучшего моментального кнопочного выключателя для вашего бизнеса

При выборе моментальных кнопочных выключателей для вашего бизнеса следует учитывать некоторые ключевые факторы, такие как:

? Требования к приложению: Выясните, где будет использоваться переключатель — в помещении или на улице, и какой уровень прочности от него требуется.

? Материал и конструкция: Используйте переключатель, изготовленный из подходящих материалов. Например, пластик для более легких приложений и нержавеющую сталь для тяжелых условий эксплуатации.

? Водонепроницаемость: Проверьте, предназначен ли переключатель для использования на улице или в морских условиях, чтобы он был водонепроницаемым и соответствовал стандартам, таким как IP67.

? Размер и установка: Убедитесь, что переключатель подходит для установленных конструктивных спецификаций вашего оборудования.

? Обратная связь и подсветка: Решите, следует ли предоставлять пользователю тактильную обратную связь или светодиодный индикатор для удобства пользователя.

Если вы ищете лучшие выключатели, CDOE производит высококачественные кнопочные выключатели для коммерческих и промышленных целей. CDOE также обеспечивает сочетание долговечности, точной функциональности и дополнительных многофункциональных возможностей, таких как подсветка, водостойкость (уровень водонепроницаемой защиты IP67) и т. д.

Рисунок №9 Моментальные кнопочные выключатели CDOE

Ассортимент продукции CDOE также включает металлические и пластиковые подсвеченные переключатели с различными уровнями IP-защиты. Наши выключатели устойчивы к поломкам в автомобильной, морской или машиностроительной сферах, обеспечивая эффективную работу и индивидуальную настройку в соответствии с потребностями. Мы осуществляем доставку по всему миру. Вы можете получить свой заказ в течение 3–7 рабочих дней после получения оплаты.

Для получения дополнительной информации вы можете посетить: Кнопка CDOE.

7) Запрос коммерческого предложения

Если вы хотите получить коммерческое предложение на кнопочный переключатель от CDOE, вам нужно перейти на наш сайт в раздел Запрос коммерческого предложения и заполнить все необходимые поля, описывая преимущества выключателя, его количество и такую информацию, которую вы считаете необходимой. Это позволит нам составить предложение, соответствующее вашим требованиям. У CDOE также есть служба поддержки клиентов, основная цель которой – помочь вам в случае любых вопросов или если вам нужна дополнительная помощь. CDOE будет рад вам помочь!
